基本结构

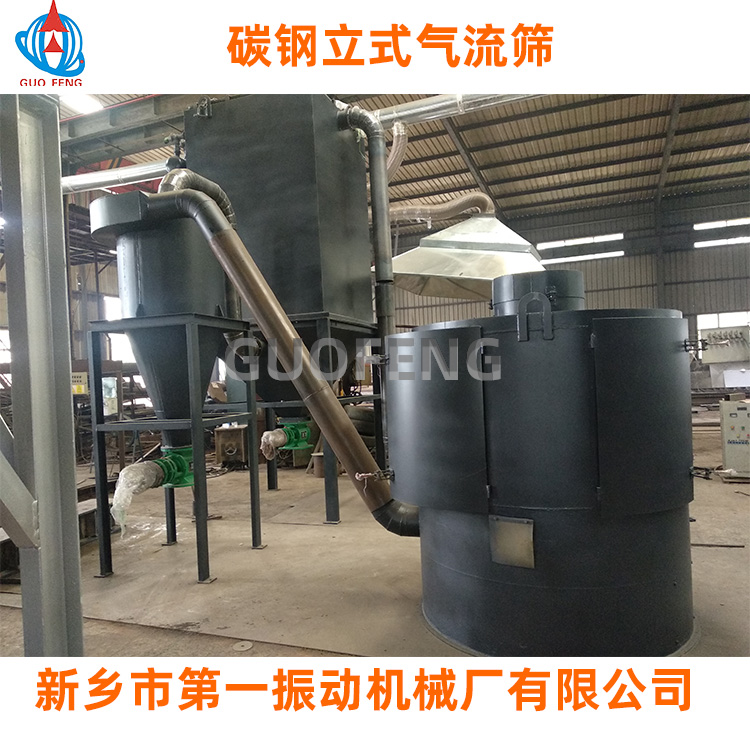

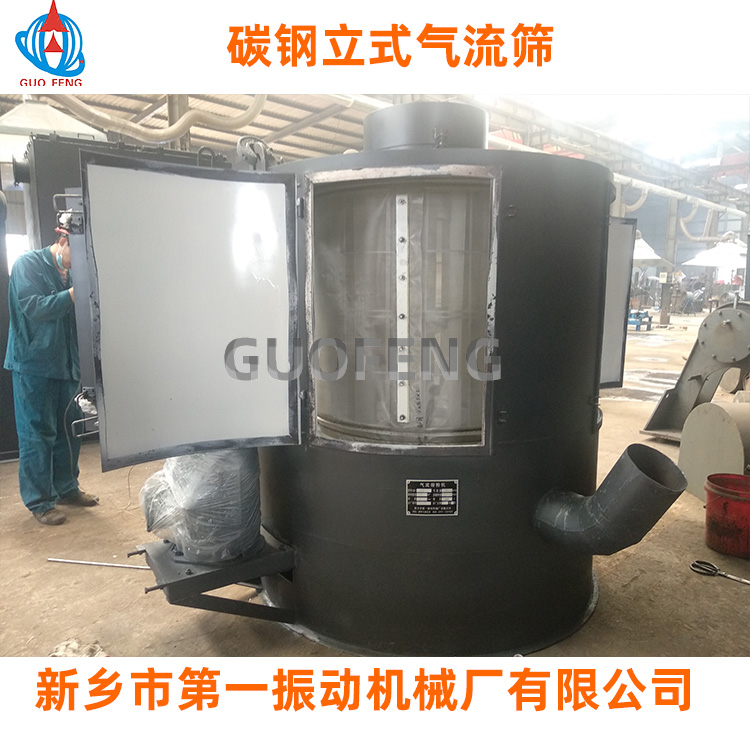

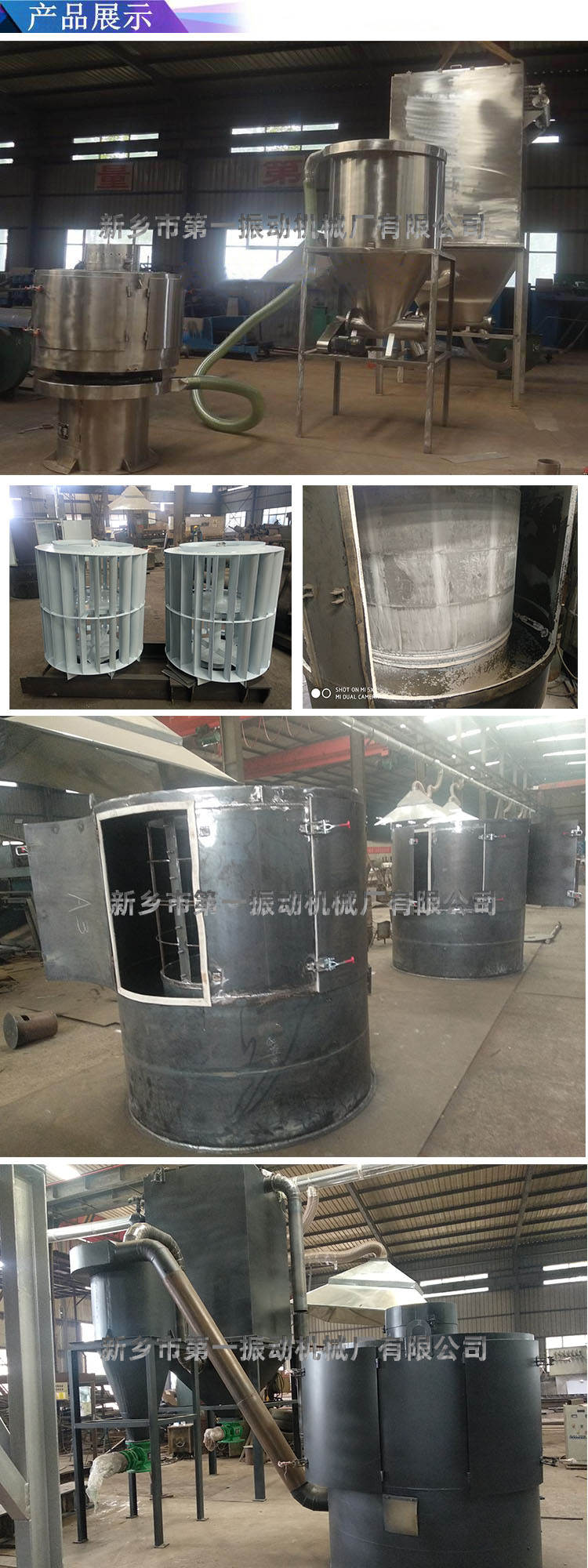

气流筛粉机与气固分离除尘装置组成闭路筛分系统。（1）主机是气流筛粉机，其筛体由隔振弹簧支承于底座上，筛体的密闭外壳内装有立式圆筒形筛网；筛网内侧有圆形风轮，由装于底座上的电动机驱动旋转；筛体外壳的正上方装有进料斗，下部设有排渣口和循环风道；电动机与主轴为柔性连接，主轴上下两端轴颈上装有空间互错一定角度的两个偏心块；风轮轴下端与主轴之间为右旋螺纹联接；风轮上端有轴承支承；轴顶端的水平转动圆盘与进料斗下口形成进料间隙。（2）气固分离除尘装置由引风机、沉降室、绞龙和除尘布袋组成，气流筛与分离除尘装置之间由两条塑料波纹软管连接。

工作原理

主机气流筛摈弃了传统的重力势能作业原理，开辟了载流体动能做功的筛理新途径，它是在密闭状态下利用高速气流作载体，使充分扩散的粉料微粒以足够大的动能向筛网喷射，达到快速分级之目的。

微细粉物料经进料斗流入进料口，立即扩散并与空气混合成雾状，经旋转风轮的作用，呈旋风状喷射过网，过网后的细粉经振动输送进入或直接落入负压循环风道，在引风机的作用下，气体与细粉全部进入沉降室，成品细粉沉降后由下部的排料绞龙排出，带有少量料粉尘的气体大部进入除尘布袋，经净化后排出袋外，还有一小部分，由回风管进入筛体下的环形循环风道，再经引风机进入沉降室进行二次分离。

颗粒直径大于网孔的物料不能过网，落入筛盘内由排渣口排出机外。对于含有大颗粒的物料，应选用振动筛或旋振筛安装40-60目的筛网进行预处理，将粗大颗粒或异物排除掉，以免主机内的细网被刺穿或打坏。

外型结构图

主要规格和技术参数
