一、振动料斗的用途
DZL系列振动料斗是新型破拱给料设备,它可以直接安装在储料仓下部,具有料仓破拱、均匀给料的作用,已在耐火、建材、化工、冶金、矿山、电力、食品等工业部门推广使用。
二、振动料斗的工作原理

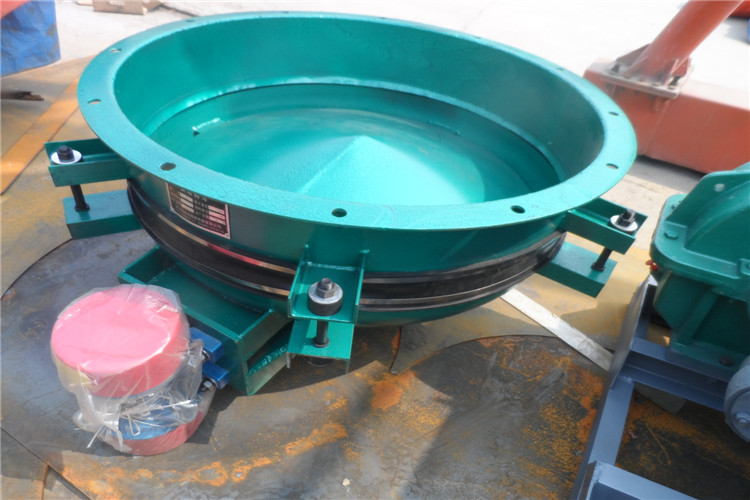

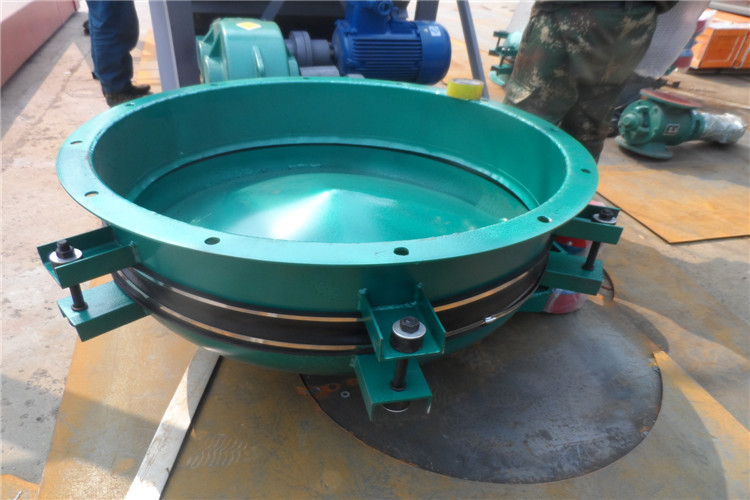

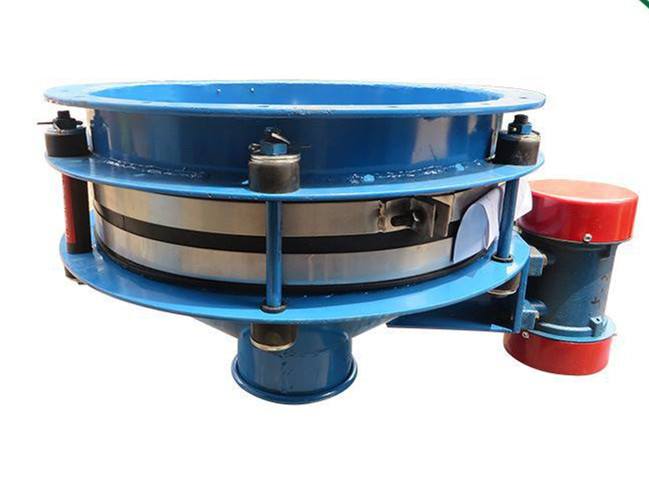

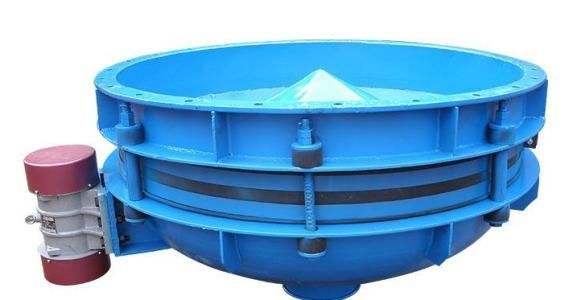

该机由振动料斗、固定斗、密封套、减振装置等组成。固定斗用螺栓固定在储料仓下部,振动料斗内装有球面活化器,斗外装有YZD型振动电机,振动斗由橡胶减振装置吊装在固定斗下部,固定斗与振动料斗之间的缝隙用橡胶圈密封。
安装在振动料斗外侧的振动电机是振动料斗的激振源,电机启动后,产生惯性激振力,使振动料斗内的球面活化器产生强烈的水平振动。
球面活化器将水平方向的激振力分解为沿球面法线方向和切线方向的分力。法线方向沿放射方向传递到物料深处,从而破坏了料仓内的垂直料拱,促使活化器上部的物料从中心向四周快速移动,再沿仓壁下滑,实现物料的整体流动,从出料口均匀排出。
振动料斗的给料量与振动力的大小成正比。振动停止,排料也立即停止。调节振动电机的激振力可以改变排料量的大小,给(排)料误差为5%。
三、振动料斗的技术参数
型号 | 排料能力 | 仓容m3 | 电压V | 功率kw | 振幅mm | 激振力N | 重量kg | |
粒度 | T/H | |||||||
DZL-40 | <50 | 60 | 2-10 | 380 | 0.15 | 1-2 | 1500 | 150 |
DZL-60 | <65 | 100 | 5-15 | 380 | 0.25 | 1-2 | 2500 | 220 |
DZL-90 | <70 | 120 | 10-40 | 380 | 0.4 | 1-2 | 5000 | 300 |
DZL-120 | <80 | 160 | 30-60 | 380 | 0.75 | 2-3 | 8000 | 490 |
DZL-150 | <95 | 180 | 50-100 | 380 | 1.5 | 2-3 | 16000 | 950 |
DZL-180 | <100 | 250 | 60-150 | 380 | 3 | 2-4 | 40000 | 1400 |
DZL-220 | <110 | 280 | 75-170 | 380 | 3 | 2-4 | 40000 | 1780 |
DZL-240 | <124 | 350 | 100-200 | 380 | 3 | 2-4 | 40000 | 2200 |
四、振动料斗的特点
1、兼有料仓破拱、给料两大作用,破拱能量强,超过其它破拱漏料装置, 给料均匀、准确。
2、由于活化作用,物料在料仓内整体流动,没有粒度偏析,且有混合物料的作用。
3、采用橡胶减振装置,噪音低,隔振效果好。
4、重量轻、体积小、占用空间小、节约工程造价。
5、给料能力调节范围大,配备变频调速电控箱后可实现给料量的自动调节。
6、有防爆要求时使用防爆振动电机,在食品、医药及腐蚀性物料的系统中 使用时料斗可用不锈钢制造。
7、出料口可做成中心出料式和一侧出料式。
