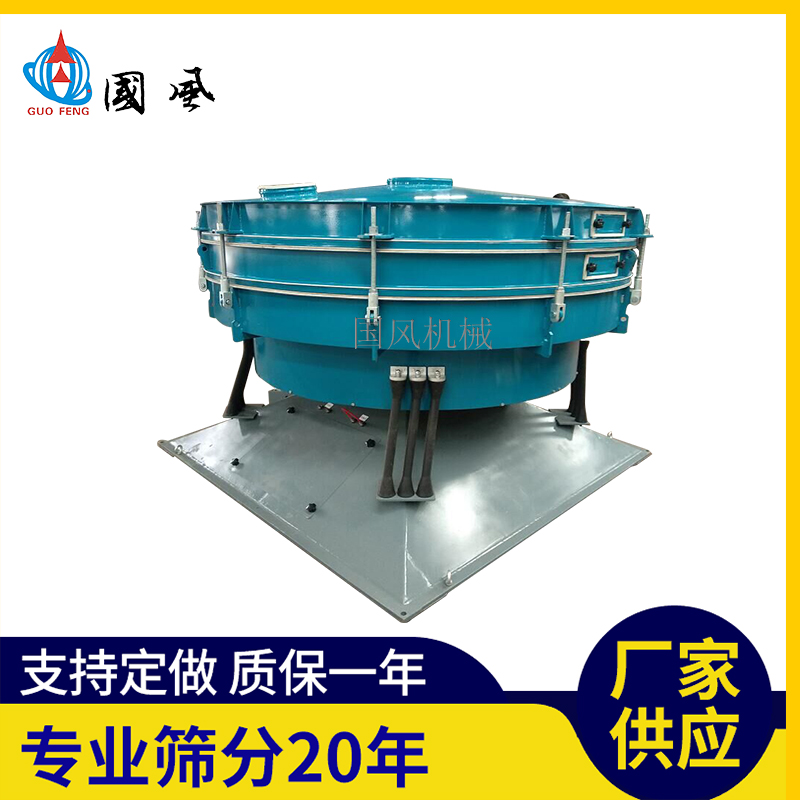

[圆形摇摆筛]化工食品冶金专用YBS1200圆形摇摆筛厂家直销

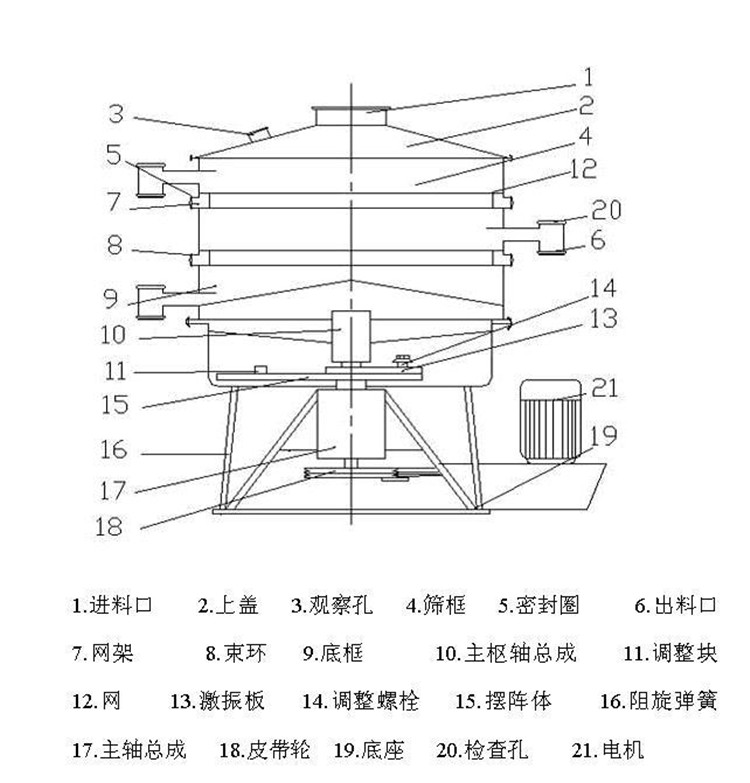

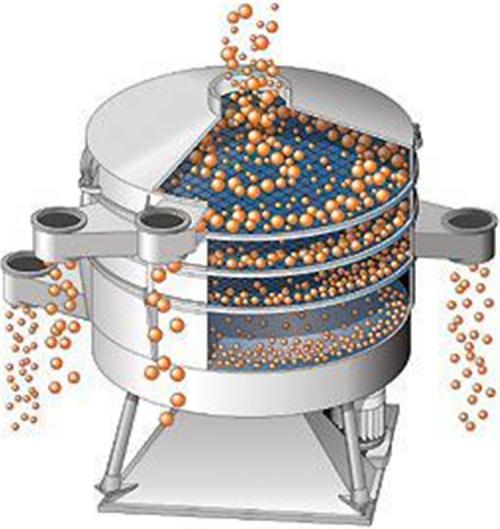

圆形摇摆筛的结构原理

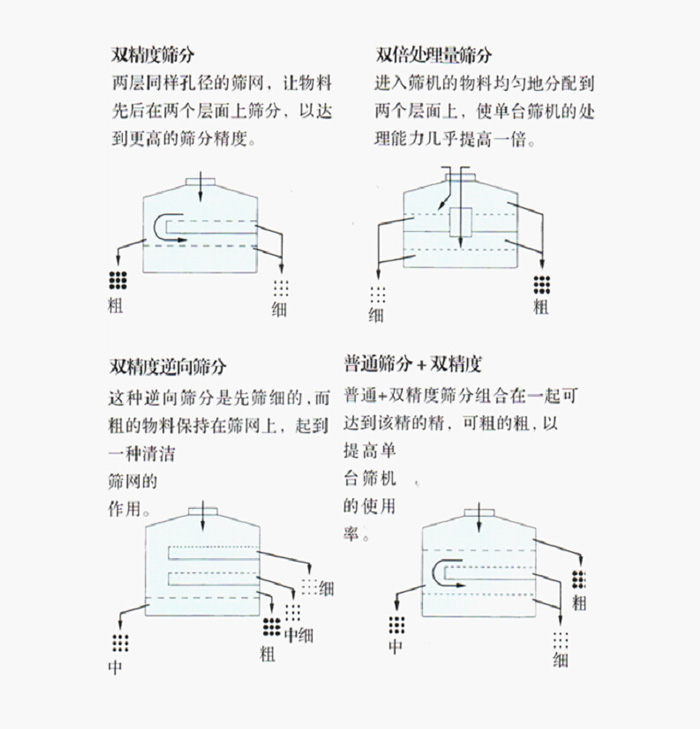

　 　从运行轨迹来看，摇摆筛是一种非线性惯性振动筛，基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到 360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛 面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较 大颗料被运送到出口处，出口处由一个可调节的导向装置控制流量中，该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。

圆形摇摆筛的特点

　　1、相对旋振筛、直线筛等传统筛分设备可达到高达5倍的单位面积处理量。

　　2、有效模仿人工筛分动作和过程，物料在筛面呈现渐开螺旋线运动轨迹，使物料在相对面积上走过相对长的路程，筛分精度高达90%-95%。

　　3、设计精巧，圆形积木式拼装结构，设备相对体积小，重量轻，优化重理均衡，地基动态负荷低。安装，拆卸简单。出料口360°圆周内任意调整，便于工艺布置。

　　4、采用低频率小负荷工作，加速度比振动筛低4.5倍，物料颗粒的垂直方向加速度值低，使筛网不易损坏延长筛网的使用寿命有利于提高设备使用寿命，降低运行及维修成本。

　　另外柔和的摇摆筛分动力系统对设备及所筛分物料作用小，不会对物料的颗粒原结构形成破坏，不容易产生静电。

　　5、全封闭结构，密封除尘效果好，基本不存在物料粉尘泄露现象，更环保，工人操作更安全。

　　6、筛面可方便地加设多种清网装置，可有效解决筛面堵塞问题，确保筛分的连续性。五种不同的**清网装置方式可供您选择，如：弹跳球清洁网面，滚刷清洁网面，喷气方式清洁网面，弹性刮板清洁网面，超声波技术清洁网面。

　　7、噪声污染小，噪声<75分贝。

　　8、采用普通电机作为动力源，比振动电机使用寿命高数倍。
