旋振筛的基本结构组成

日期：2020-04-21 点击次数：4026

旋振筛的基本结构组成

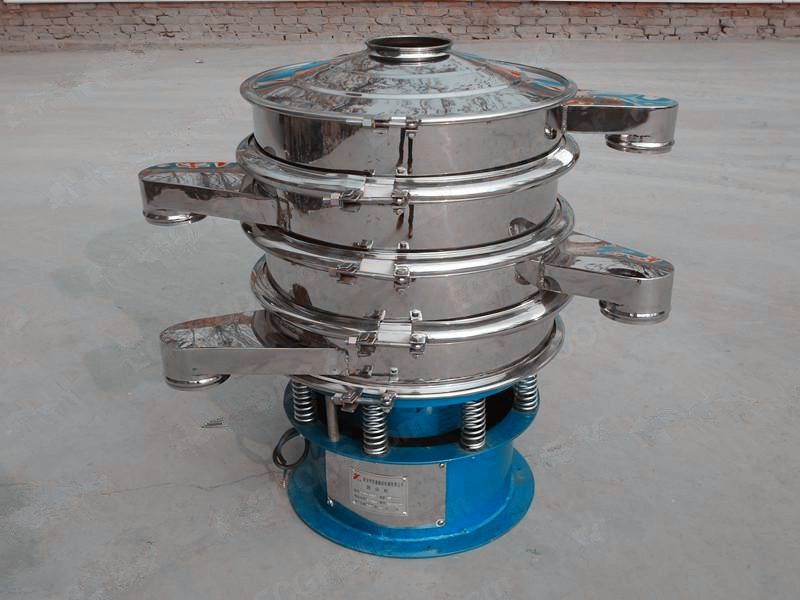

旋振筛由筛盖，筛框，振动电机（振动源），隔振簧，底座等部分组成

（1）筛盖

    筛盖由进料口及斜锥体组成，其下端与筛框相接，筛盖和筛框由卡环联接（或用法兰）在筛盖和筛框之间有密封垫。

（2）筛框

    筛框由钢板（铝板或不锈钢板）郑焊而成。筛框上下端均有一承接圈，下端的内部有一法兰圈，用于固定筛网、压网圈、胶球托板，胶球托板上

有两道凸起钢板圆圈，将托板分隔成为内、中、外三层，托板上钻有小孔，在筛网与胶球托板之间装有橡胶球，在振动过程中，橡胶球击打筛网，防

止筛网堵塞。压网圈、筛网、胶球托板和学漏斗用螺栓、螺母和垫圈与筛框法兰紧固。

（3）振动源

    振动源由立式振动电机、电机机座支架及传振体组成。立式振动电机安装在机座支架上，支架用螺栓与传振体联接。传振体与底座由隔振簧相边

。传振体与筛框用卡环联接（也可用螺栓将筛盖、筛框、传振体紧固在一起）

（4）隔振簧

    隔振簧由弹簧、弹簧支承（钢制圆柱体一端有内螺纹），螺钉和弹簧垫圈组成。

（5）底座

    底座由钢板焊而成，在底座壁上有一检修门及电气开关座，座壁上部焊制一圈法兰，此法兰与传振体用隔振簧相边。
